Khuôn dập liên hoàn Gasket Nut theo bản vẽ

Tính năng nổi bật

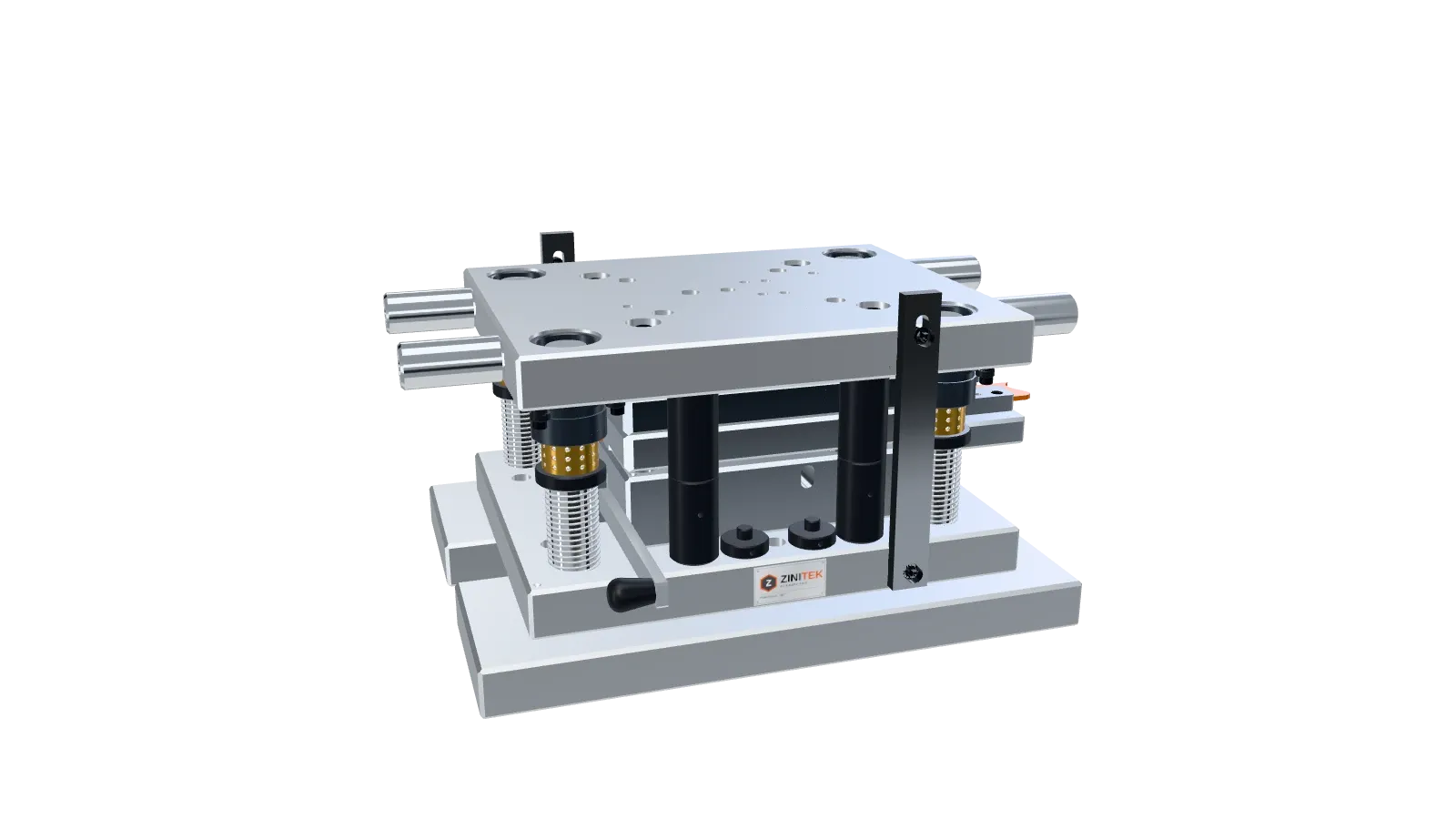

Khuôn dập liên hoàn 3 trạm cho chi tiết Gasket Nut hình chữ D từ dải phôi dày 4 mm: đột lỗ Ø5, cắt biên định bước 31 mm và cắt hình hoàn thiện. Dẫn hướng bằng bạc bi và trụ HASCO, tấm đè lò xo hành trình 14 mm, chốt định vị dải phôi điều khiển bằng xi lanh khí nén. Xem và xoay mô hình 3D chuyển động ngay trên trang.

• Khuôn dập liên hoàn 3 trạm, bước phôi 31 mm: trạm 1 đột lỗ Ø5 và cắt biên hai bên, trạm 2 pilot Ø4,9 định vị lại dải phôi theo lỗ vừa đột, trạm 3 cắt hình chữ D 26,4 × 29,1 mm ra sản phẩm hoàn chỉnh.
• Dải phôi rộng 40 mm, dày 4 mm, chạy giữa hai thanh dẫn phôi; chốt định vị chặn đầu dải phôi ở mỗi bước và hạ 10 mm để phôi tiến bước tiếp theo. Bản thử dùng tay gạt 6 mm; bản sản xuất điều khiển chốt bằng xi lanh khí nén để chạy tự động.
• Tấm đè lò xo với 6 bộ lò xo khuôn E1544 Ø32 × 44: tấm đè chạm và kẹp phôi trước, khe 14 mm đóng dần trong lúc chày đột, giữ phôi phẳng và tách phôi khỏi chày khi khuôn mở.
• Dẫn hướng 4 trụ HASCO Z011 Ø32 × 200 với bạc dẫn bi Z11, kèm 4 trụ dẫn phụ Ø18 cho tấm đè; khối chặn hành trình hai nửa khuôn bảo vệ chày và cối ở điểm chết dưới.
• Chi tiết cắt bằng thép dụng cụ SKD11 tôi 58–62 HRC (cối, chày, dao cắt biên); tấm đế, tấm giữ chày và tấm đè bằng S50C để tối ưu chi phí; phụ kiện tiêu chuẩn HASCO (ốc Z31, chốt Z26, trụ, bạc, lò xo).
• Đặt khuôn theo bản vẽ: gửi bản vẽ chi tiết, vật liệu và chiều dày phôi, sản lượng và thông số máy dập để ZINITEK trao đổi phương án dải phôi và kết cấu khuôn.
