Khó khăn khi ép terminal bằng tay
Trước khi sử dụng đồ gá, công nhân phải dùng kềm để ép terminal vào bobbin. Chi tiết lắp chặt, cần lực lớn; việc bóp kềm liên tục khiến thao tác nặng và khó duy trì trong cả ca làm việc. Bài toán không chỉ là ép được chi tiết, mà còn là giảm sức lao động và cải thiện năng suất của công đoạn lắp.
Bố trí đồ gá cho công đoạn lắp

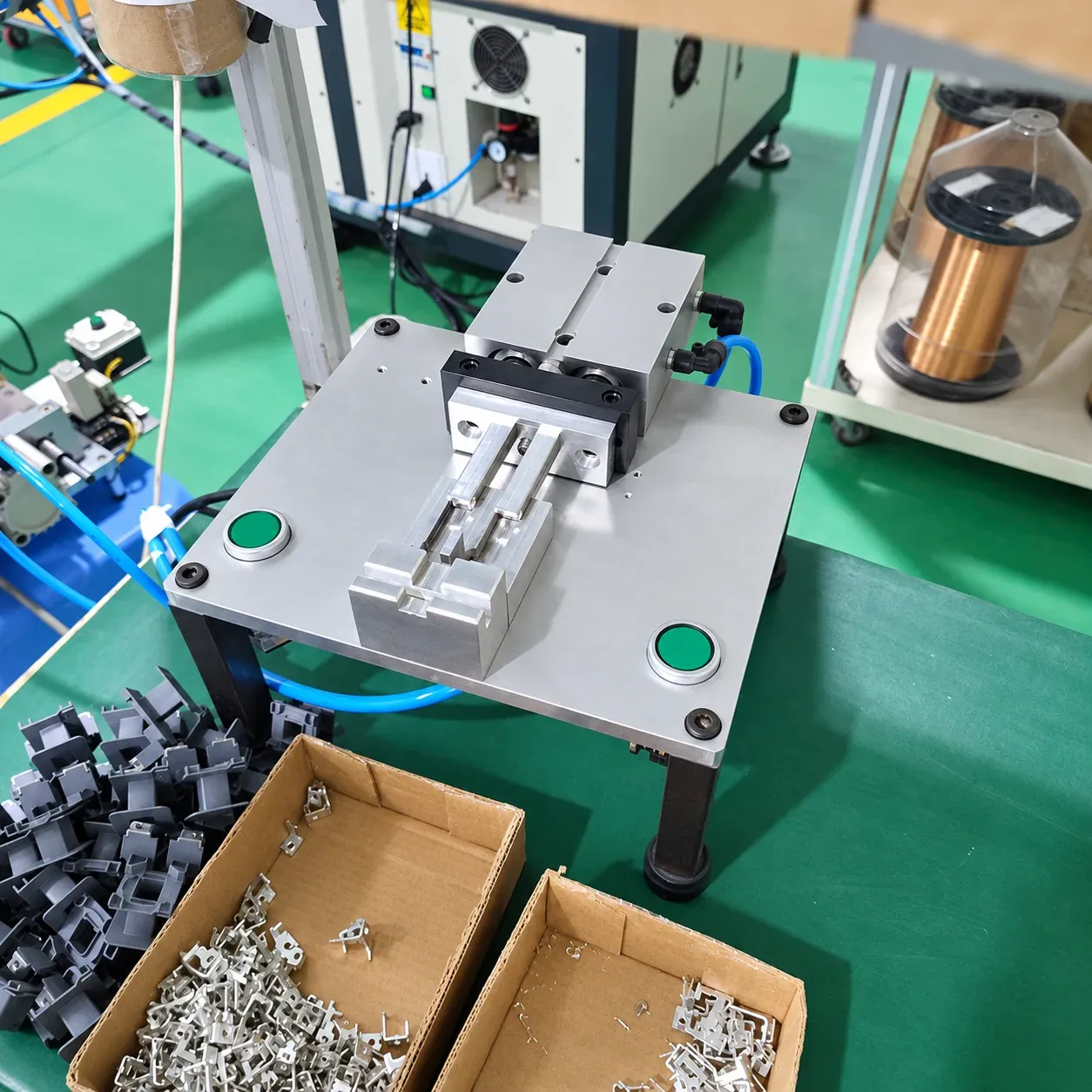

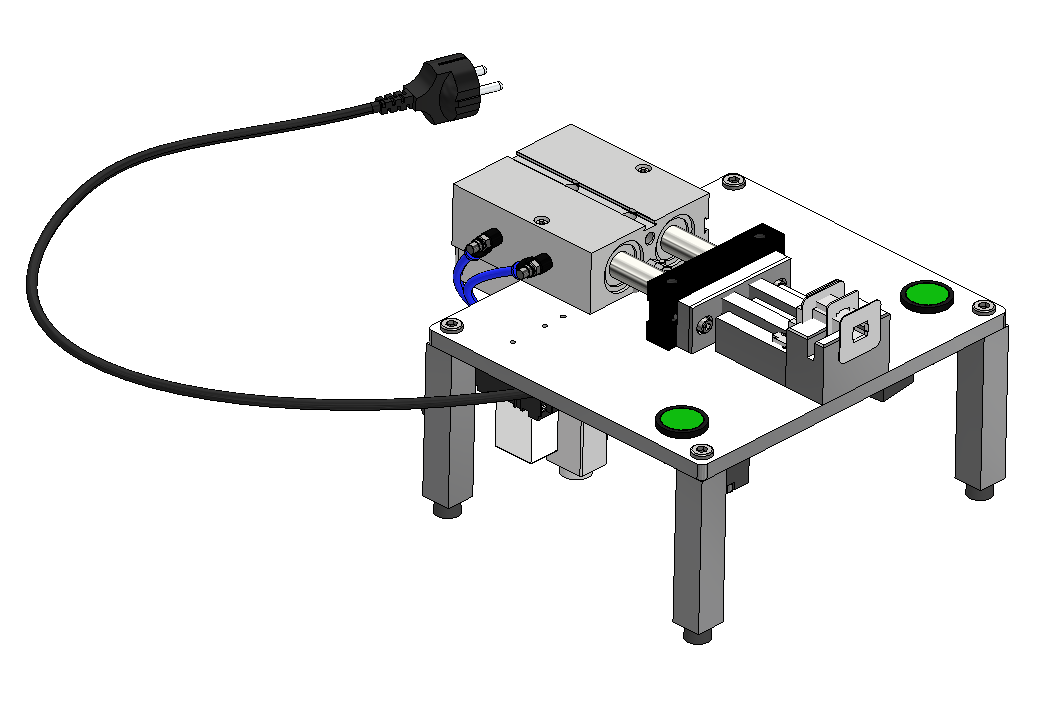

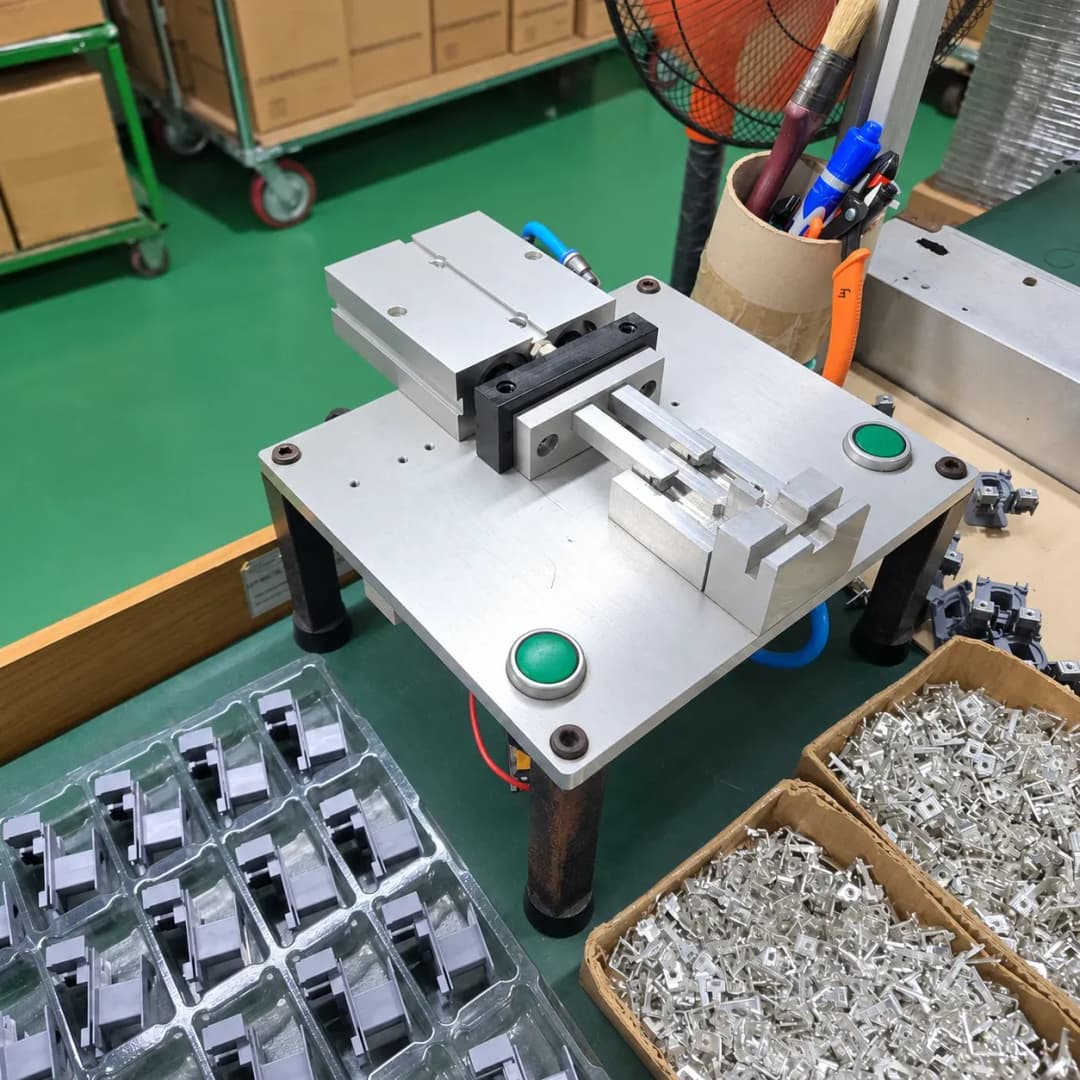

Đồ gá sử dụng cơ cấu khí nén để thực hiện thao tác ép. Hai rãnh ở hai bên là vị trí đặt hai terminal; bobbin được đặt ở giữa. Cách bố trí này xác định vị trí các chi tiết trước khi cơ cấu ép hoạt động.
Trình tự thao tác
Người vận hành đặt hai terminal vào hai rãnh bên, đặt bobbin vào vị trí giữa, sau đó nhấn nút để cơ cấu khí nén thực hiện thao tác ép. Thay vì dùng sức bóp kềm cho từng sản phẩm, công nhân tập trung vào đặt và lấy chi tiết. Máy đảm nhiệm lực ép, giúp thao tác nhẹ hơn và cải thiện năng suất. Việc nạp chi tiết vẫn do người vận hành thực hiện.
Giảm thao tác nặng, cải thiện năng suất
Giá trị của đồ gá nằm ở việc thay lực bóp tay bằng lực ép của cơ cấu khí nén. Công nhân không phải lặp lại thao tác bóp kềm nặng cho từng bobbin, nhờ đó giảm gánh nặng thao tác và thuận tiện hơn khi lắp liên tục. Hai vị trí đặt terminal và vị trí đặt bobbin ở giữa giúp tổ chức công đoạn rõ ràng, hỗ trợ cải thiện năng suất.
Thiết kế theo chi tiết cần lắp
Với một sản phẩm khác, vị trí đặt terminal, hình dạng bobbin và yêu cầu lắp cần được xem xét riêng. Phương án đồ gá cần được đối chiếu với bản vẽ hoặc mẫu thực tế, thay vì sử dụng nguyên cơ cấu của một sản phẩm cho mọi loại chi tiết.
Trao đổi nhu cầu đồ gá ép lắp
Bạn đang gặp khó khăn ở công đoạn ép lắp bằng tay? Hãy cung cấp ảnh hoặc video thao tác hiện tại, bản vẽ hoặc mẫu chi tiết và yêu cầu lắp để ZINITEK trao đổi phương án phù hợp. Khi có dữ liệu CAD, có thể gửi định dạng gốc hoặc định dạng trao đổi hiện có để kiểm tra khả năng tiếp nhận.
