서로 다른 2종 단차 파이프용 2단 패밀리 사출 금형

Tính năng nổi bật

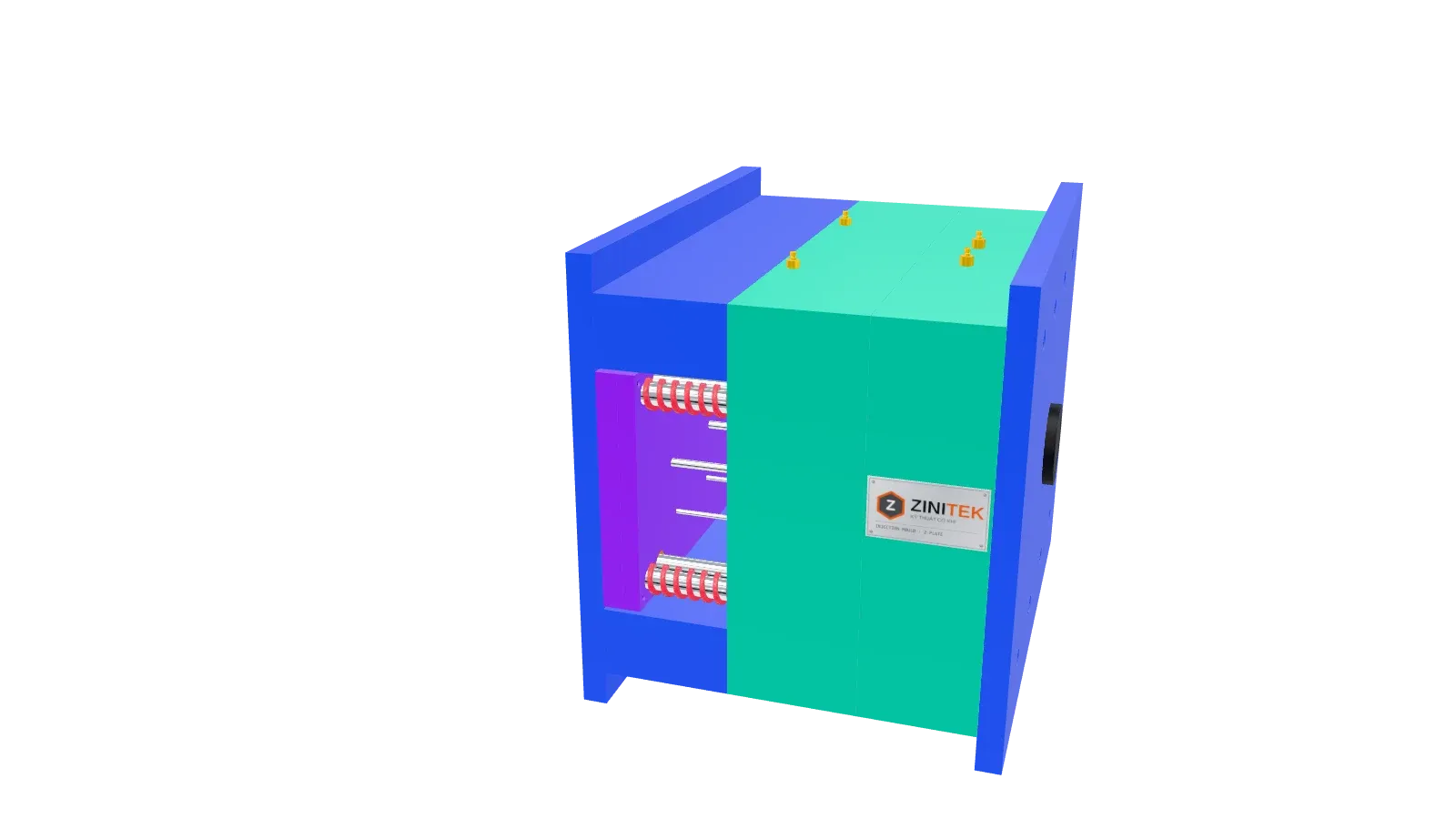

서로 다른 PP 단차 파이프 2종(약 Ø222 × 218 mm)을 한 번에 성형하는 2단 패밀리 사출 금형. 입자 코어로 내경을 성형하고 이젝터 핀 12개로 밀어내며, 로봇이 스프루를 잡아 취출합니다. 움직이는 3D 모델을 이 페이지에서 돌려 보실 수 있습니다.

• 750 × 650 mm, 높이 590 mm의 2단 금형으로, 서로 다른 PP 단차 파이프 2종을 한 사이클에 성형하는 패밀리 금형이며 수평 사출기용입니다.
• 수지는 스프루 부시, Ø12 원형 런너, 사이드 게이트 2개로 충전되며, 스프루 풀러가 형개 시 런너를 가동측에 남깁니다.
• 내경은 양쪽에서 들어오는 단차 입자 코어로 성형: 가동측 코어가 큰 내경과 테이퍼부를, 고정측 코어가 작은 내경을 성형합니다.
• 캐비티마다 이젝터 핀 6개(바닥 림 Ø12 × 4, 테이퍼면 Ø18 × 2), 이젝션 스트로크 112 mm, 이젝터 플레이트는 전용 가이드로 안내됩니다.
• 깊은 제품이 코어를 감싸므로 낙하시키지 않고, 로봇이 스프루를 잡아 샷 전체를 핀에서 160 mm 빼낸 뒤 위로 취출합니다. 형개 스트로크 500 mm.
• 도면 기준 제작: 제품 도면 또는 샘플, 수지, 캐비티 수, 사출기 사양을 보내 주시면 ZINITEK이 금형 구조와 취출 방식을 제안합니다.
