PP 단차 파이프 2종용 패밀리 사출 금형

3D 모델

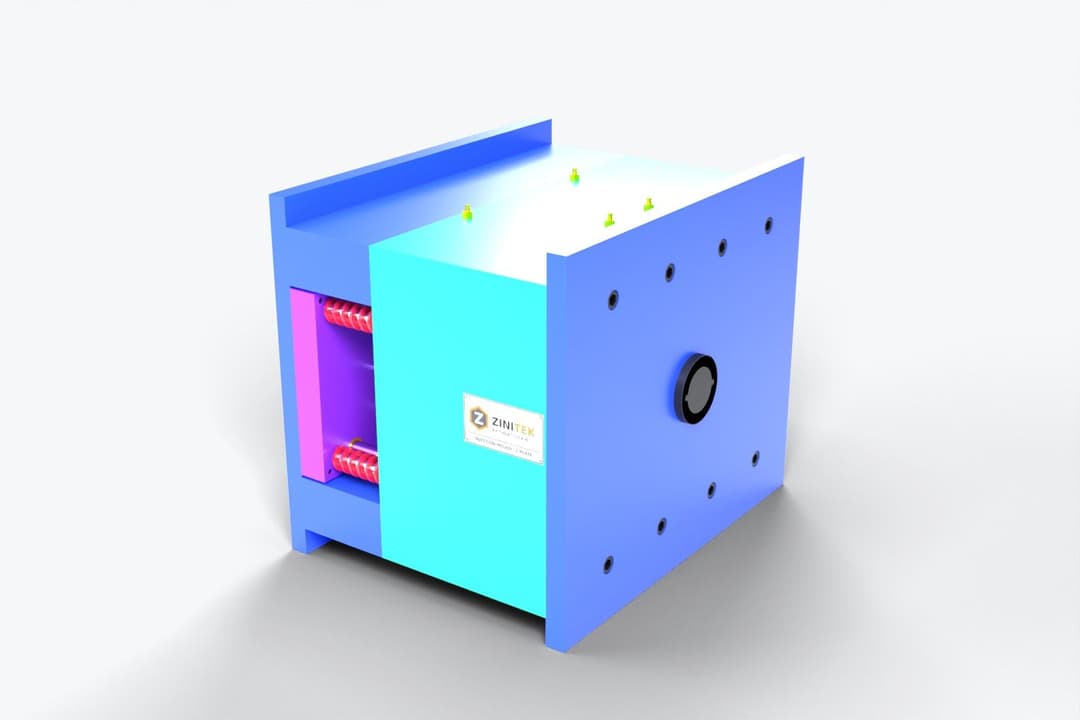

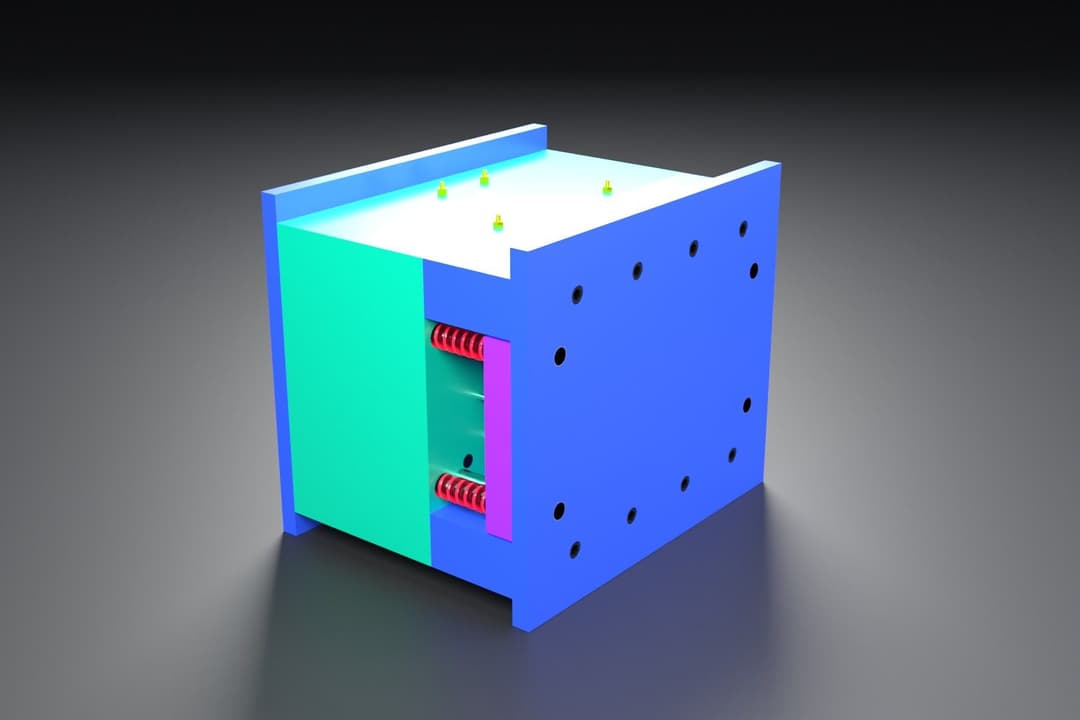

보기 전용 3D 모델로 고정측, 가동측, 이젝터 세트, 취출 로봇을 보여 주며 형개, 이젝션, 스프루를 잡아 샷을 빼내는 동작을 확인할 수 있습니다.

주요 구조

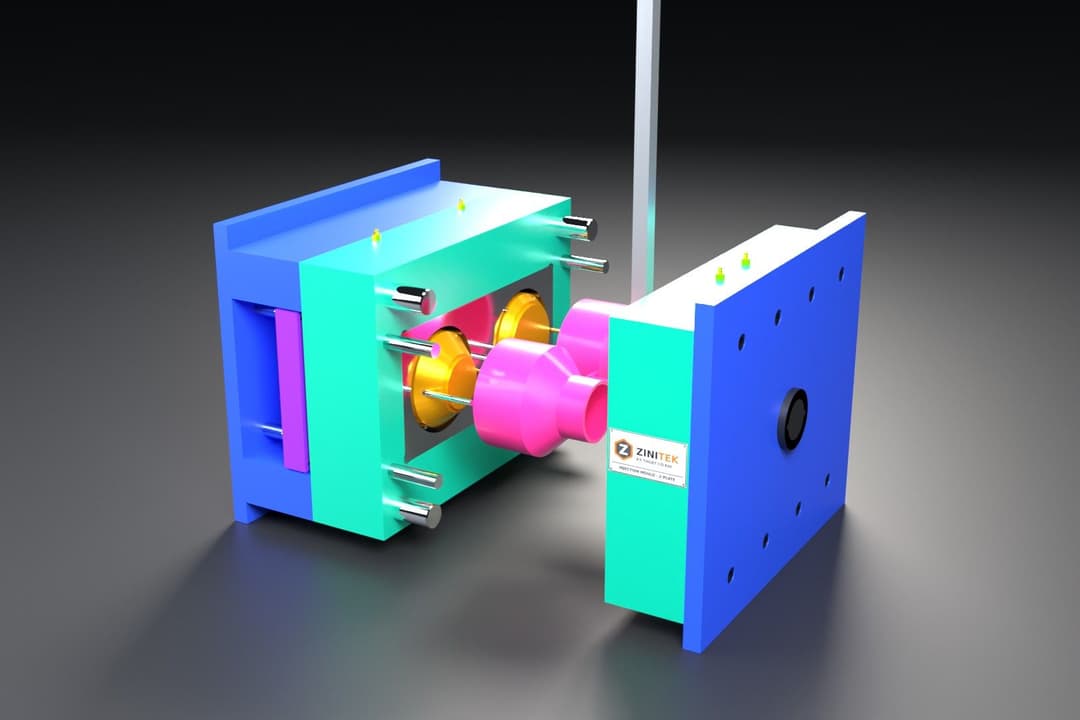

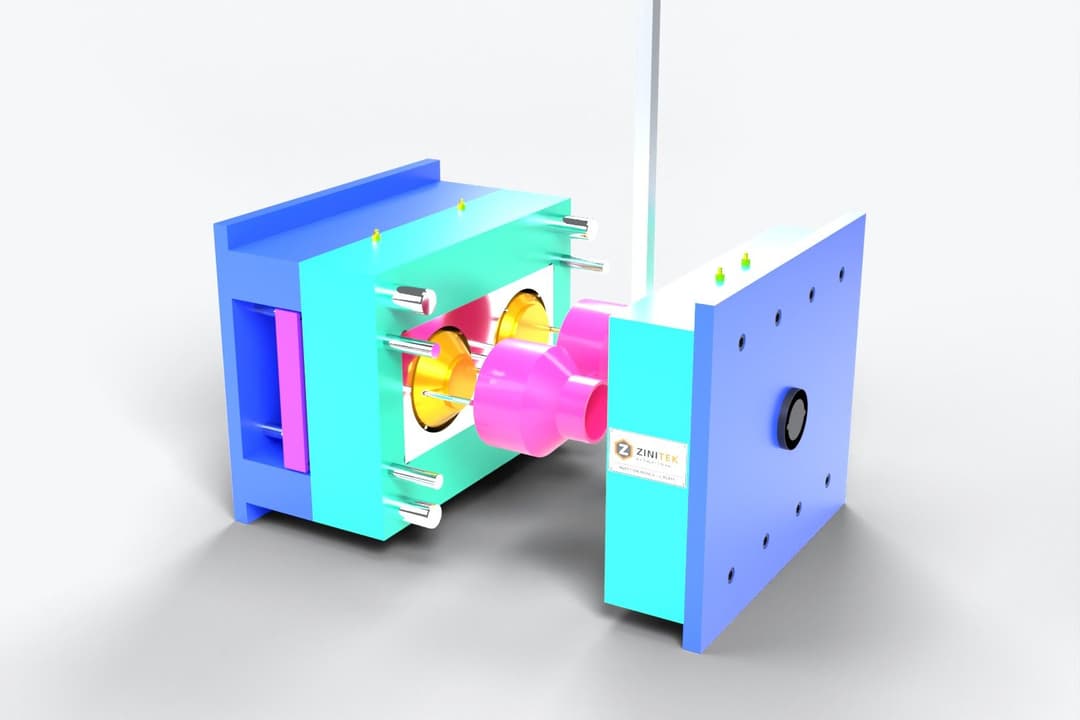

서로 다른 단차 파이프 2종의 캐비티가 하나의 런너를 공유합니다. 양쪽 입자 코어가 내경을 성형하고 이젝터 핀 12개가 림과 테이퍼면을 밀어냅니다. 제품이 깊고 코어를 감싸므로 낙하 대신 로봇이 스프루를 잡아 취출합니다.
