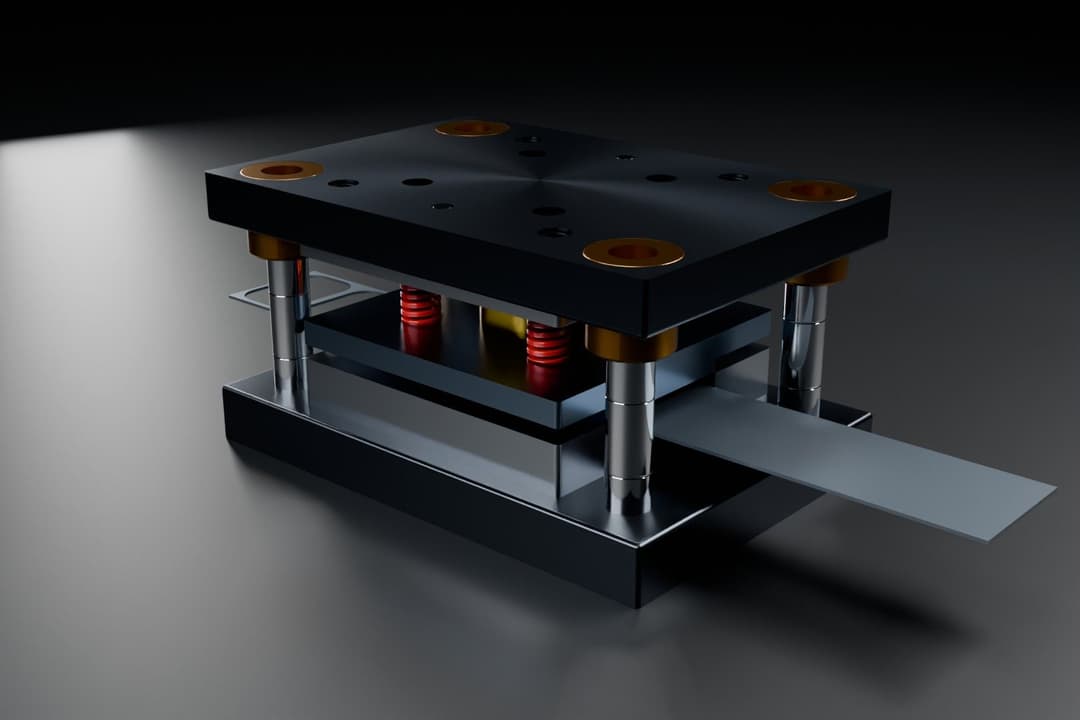

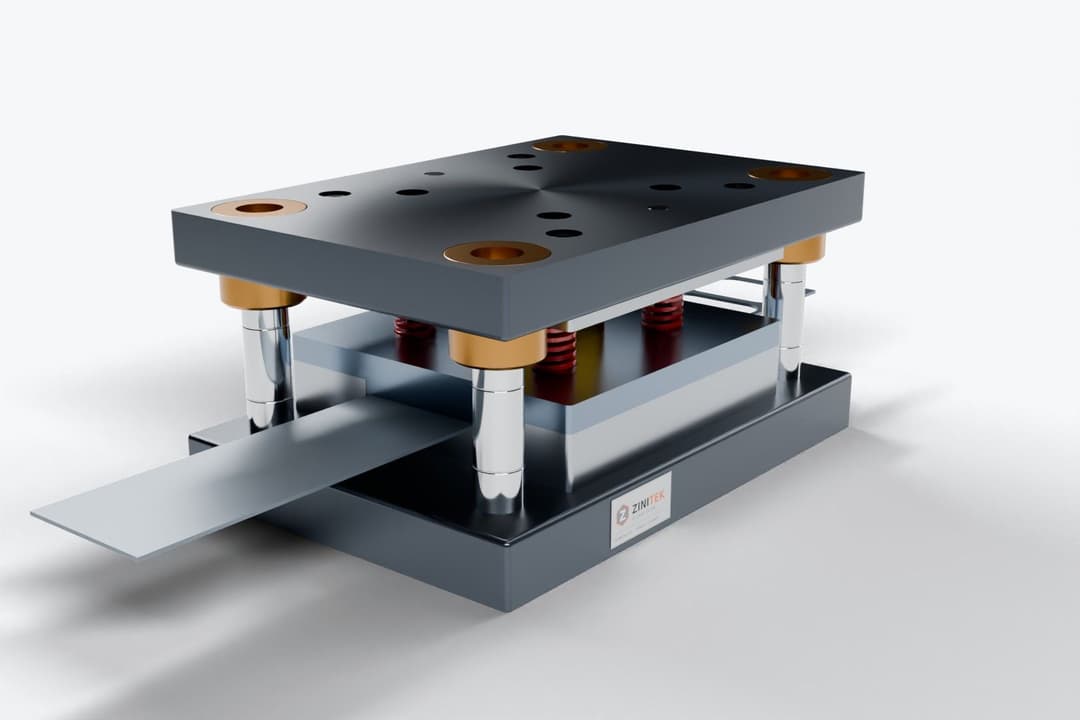

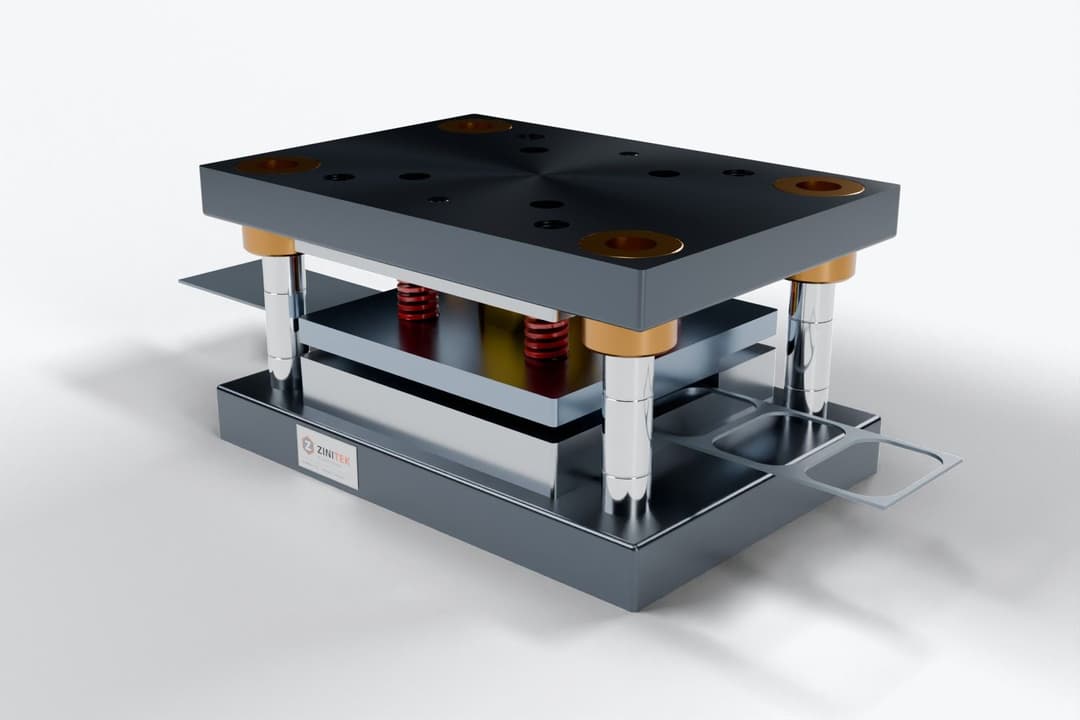

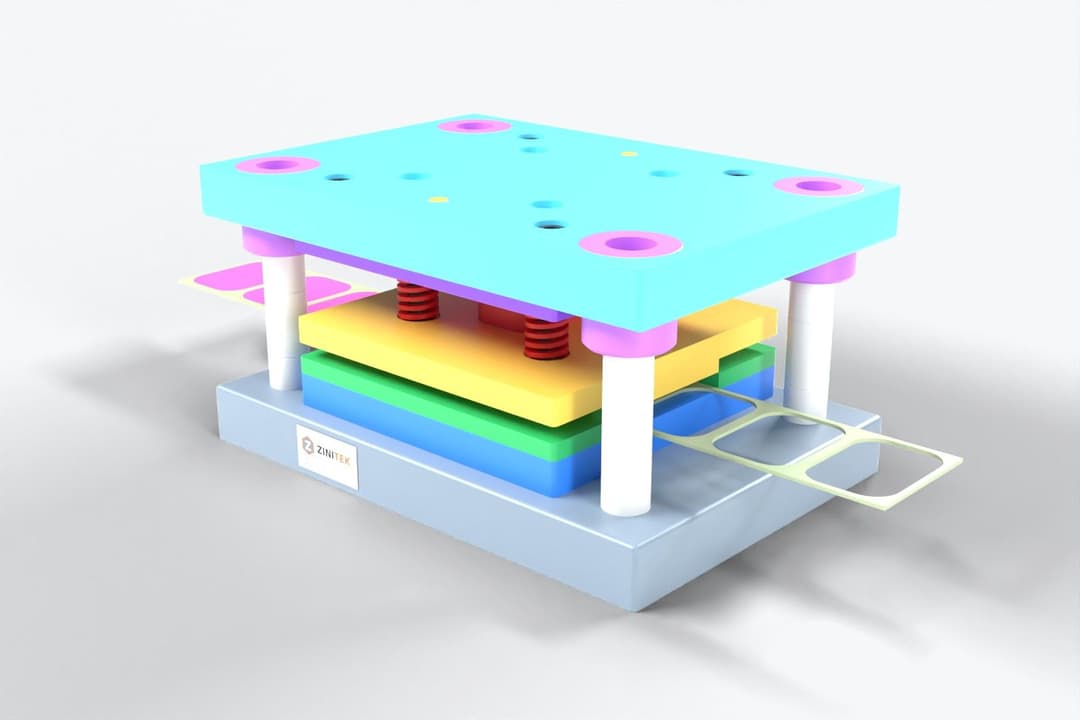

スプリングストリッパー付き 50 × 70 mm 抜き型

ZINITEKのプロジェクト:動く3Dモデル付きのスプリングストリッパー抜き型。図面やサンプルから金型をご提案します。

3Dモデル

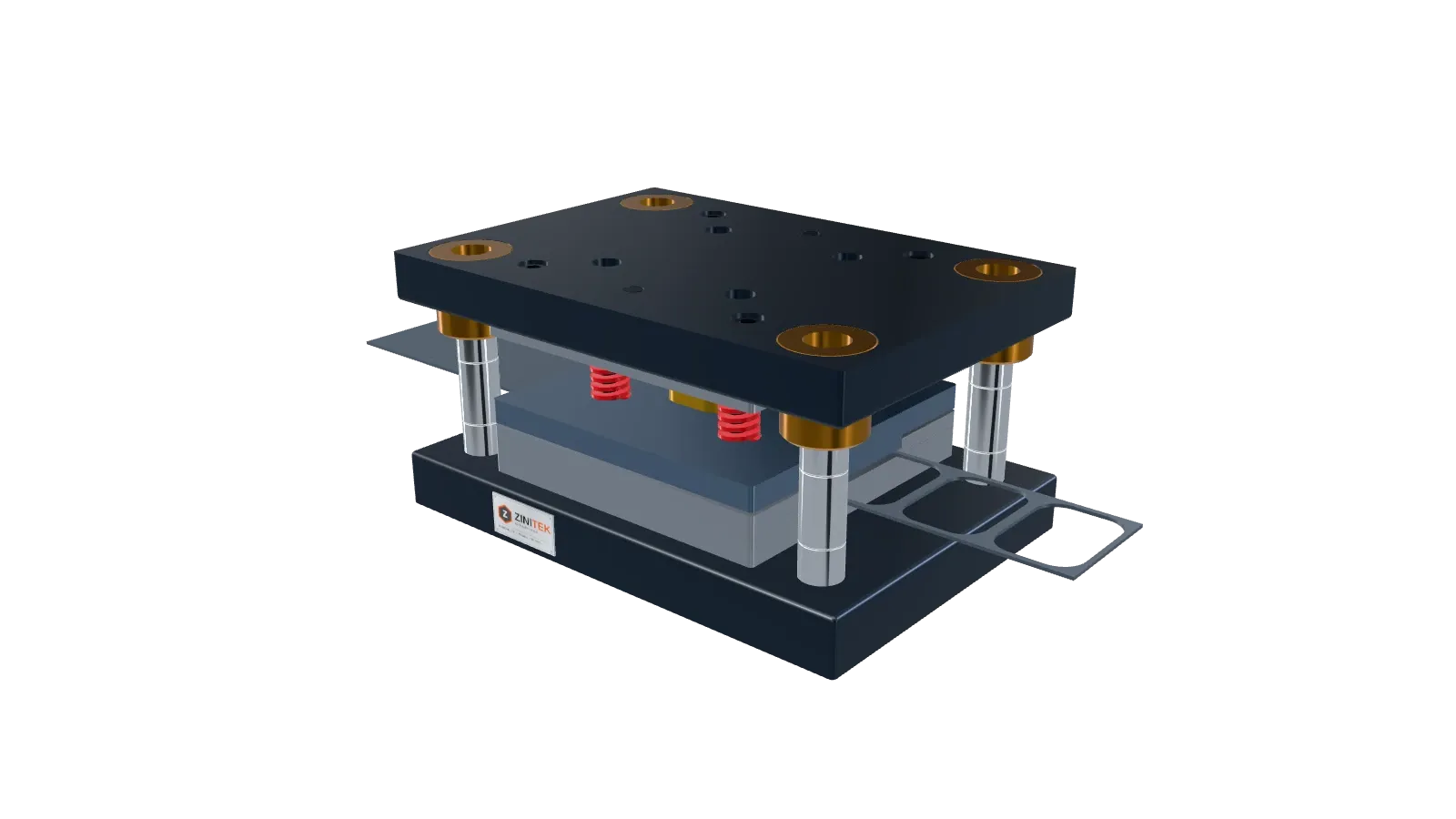

スプリングストリッパー付き抜き型:閲覧専用の3Dモデルで上型・下型、4本ポストのガイド、材料を表示し、型の開閉、抜き、材料送りの動きを確認できます。

ストリッパーは4本のショルダーボルトと4本のスプリングで支持され、抜く前に材料を押さえ、型開き時にパンチから剥離します。50 × 70 mmのブランクはダイを通って下へ落ちます。

図面またはサンプルと、材質・板厚・生産数量・プレス情報をお送りください。ZINITEKが設計と製作の方法をご提案します。

実績紹介

異なる2種のPP段付きパイプ用にZINITEKが手掛けた2プレート射出成形金型。型開き、突き出し、ロボット取り出しを動く3Dモデルで紹介します。

ZINITEKの事例：板厚1.5 mm鋼板U字ブラケット用 8工程順送金型を動く3Dモデルで紹介。図面やサンプルから金型方案をご相談いただけます。

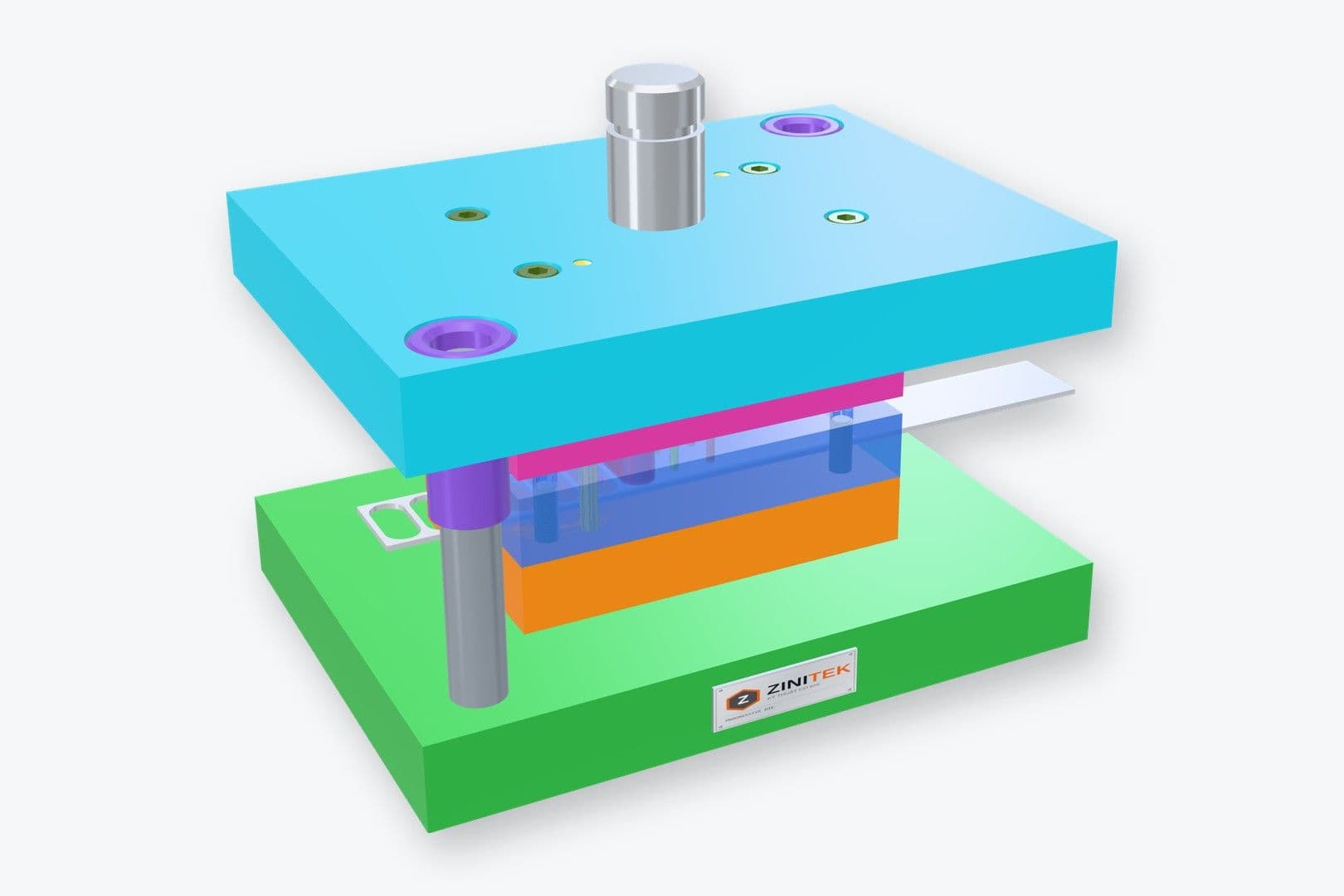

ZINITEKのプロジェクト：板厚2 mmのリンクプレート用2工程順送金型と動く3Dモデル。図面やサンプルに合わせた金型をご相談ください。
