3Dモデル

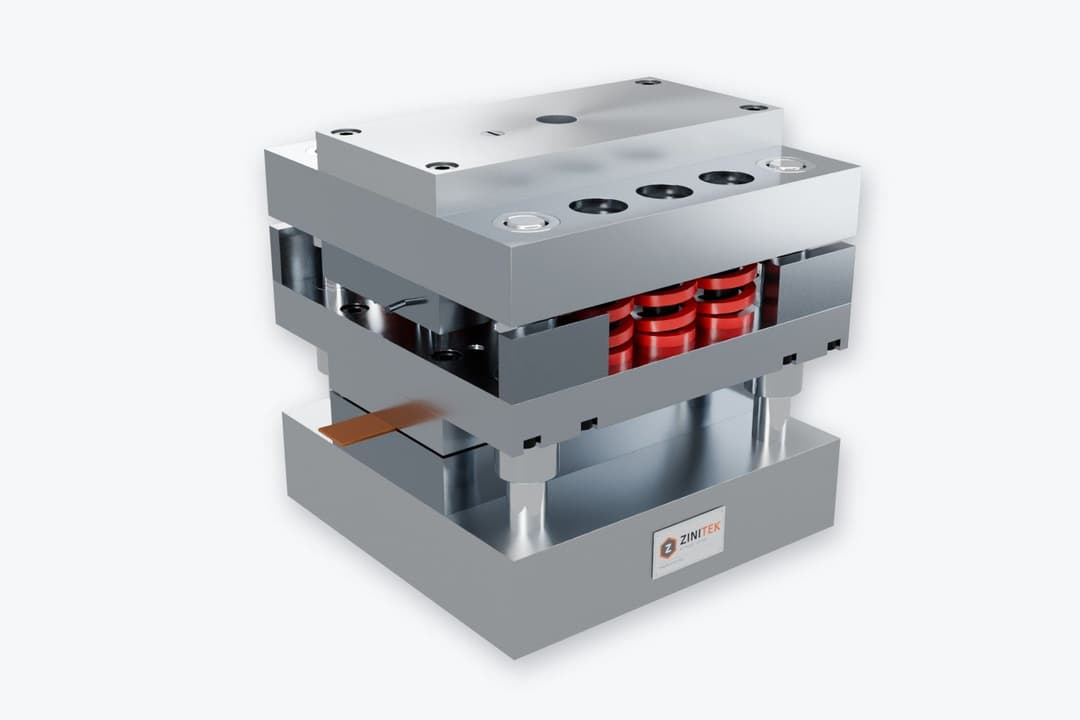

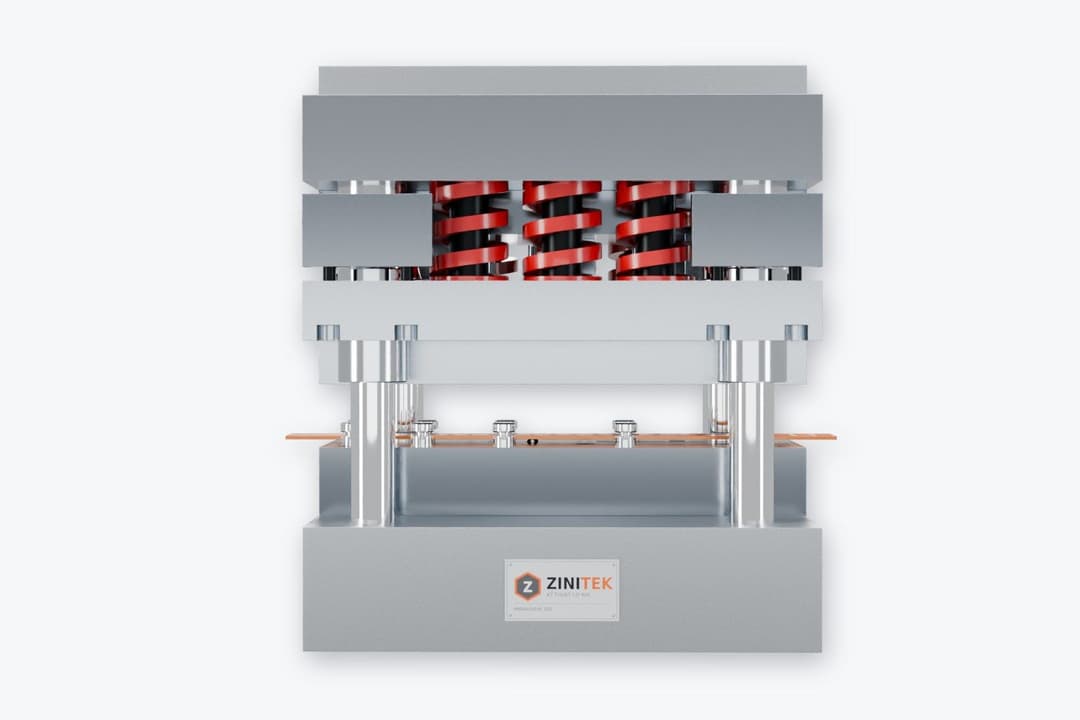

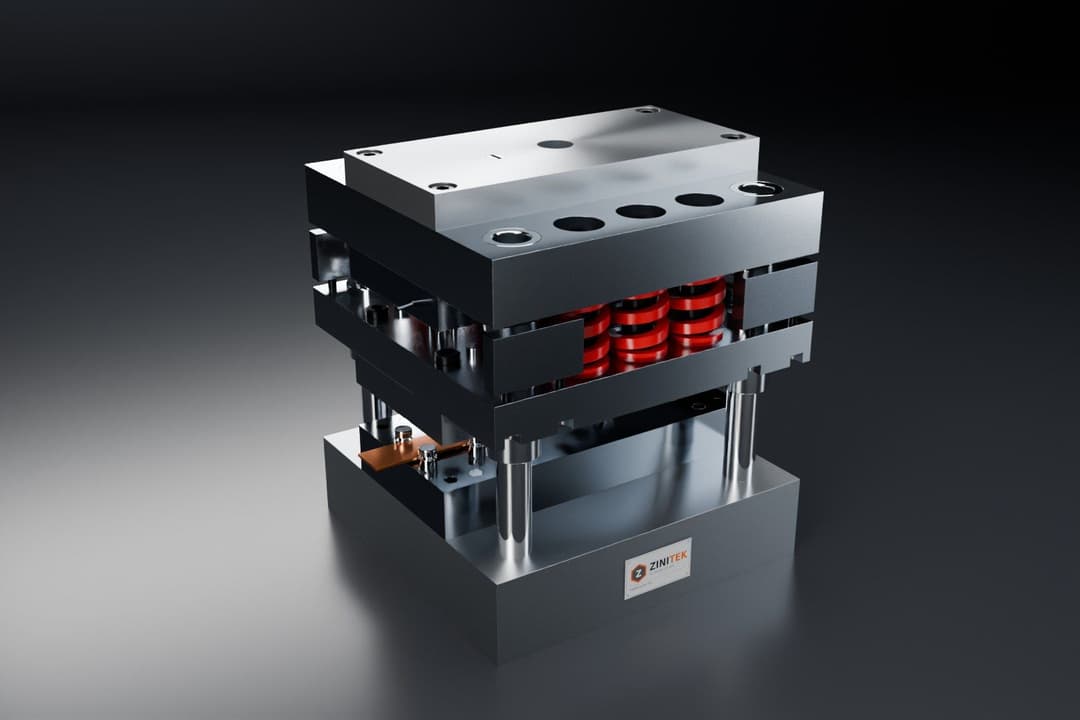

2列電気接点プレス金型：閲覧専用の3Dモデルで、上型・下型・ガイド構成・帯板レイアウトと、型開閉および材料送りの動きをご覧いただけます。
主な構造
幅21 mmの狭い帯板に2列の穴を先抜きし、最後に角形部品を打ち抜きます。コンパクトな型にパンチ18本・入れ子ダイ6個。
お客様の部品用金型のご相談
図面またはサンプルと、材質・板厚・生産数量・プレス仕様をお送りください。ZINITEKが設計・製作の方針をご提案します。
実績ギャラリー
精密金型設計・製作
2列電気接点プレス金型
ZINITEKの事例：2列電気接点プレス金型（動く3Dモデル付き）。図面やサンプルから金型をご提案します。
