3 mm料厚冲孔·折弯·切断6工位级进模（一模两件）

Tính năng nổi bật

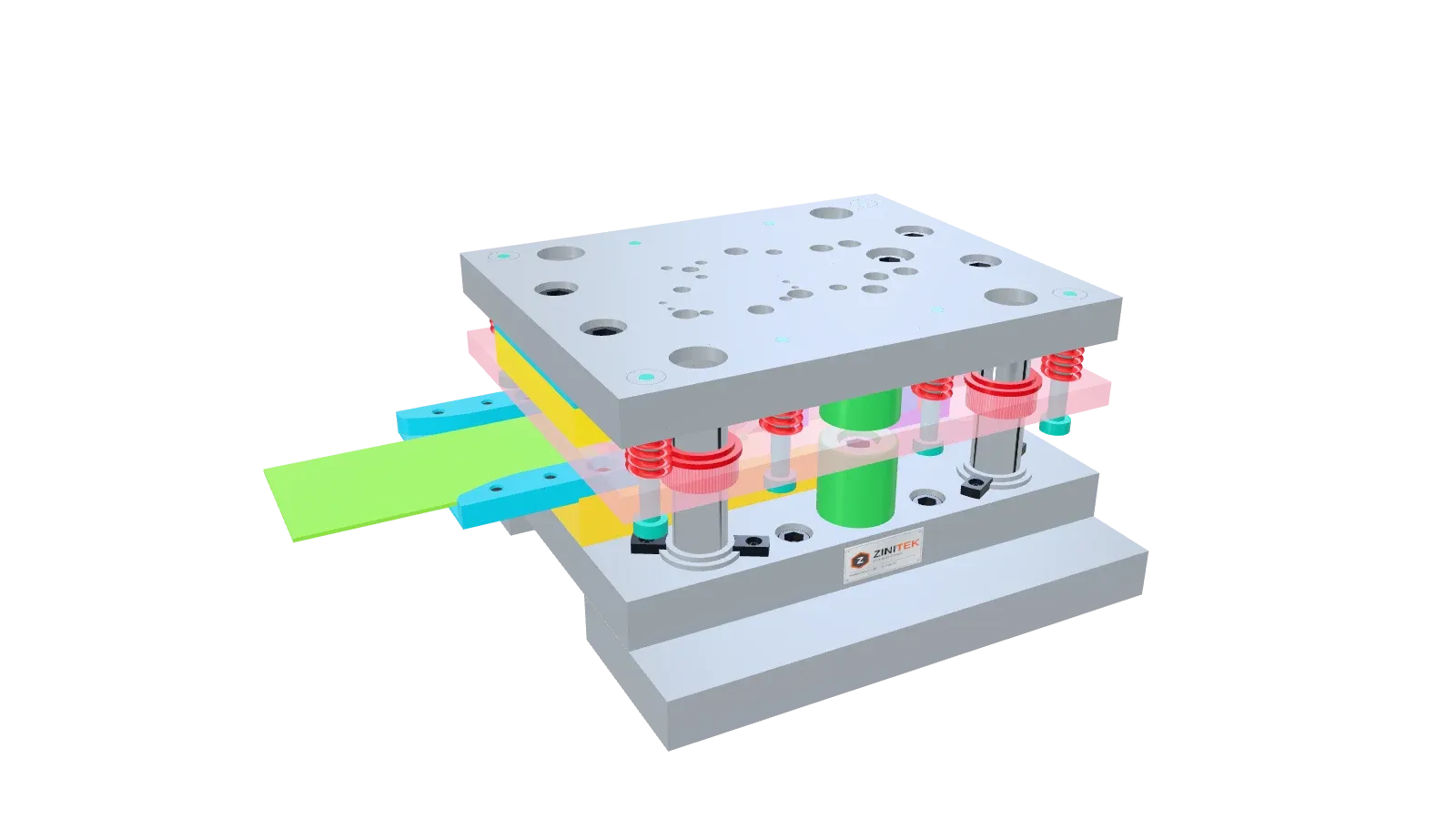

用于3 mm钢板L形90°安装支架的6工位级进模：冲孔、落料、90°翻边折弯和切断，每次冲压出2件。料带宽115 mm，步距55 mm。可在本页直接旋转查看动态3D模型。

• 6个工位连续工作，无空工位：冲8孔、冲槽与切口、圆片落料、方切口、翻边折弯、切断。每次冲压出2件。
• 卸料板在折弯冲头和冲孔冲头接触料带之前先压住料带。上模下行至限位块压到卸料板为止，冲孔深度和折弯角度稳定。
• SKD11方形折弯冲头，与成形块间隙3.15 mm（料厚的1.05倍），刃口R2：翻边折弯到完整90°。
• 8个ISO 10243标准模具弹簧，套在卸料螺钉上导向，每个仅压缩15 mm（约24 %）：寿命长、安全、易更换、成本低。
• 废料从凹模孔和下模座漏料孔落下；2个成品从模具末端推出。
• 按图定制：请发送零件图、材料与料厚、产量和冲床参数，ZINITEK将提出排样和模具结构方案。
