3 mm钢板折弯件6工位级进模

ZINITEK项目：用于机架、电控柜、电缆桥架直角连接的3 mm钢板L形90°安装支架6工位级进模，一模两件，附动态3D模型。可根据您的图纸或样品沟通模具方案。

3D模型

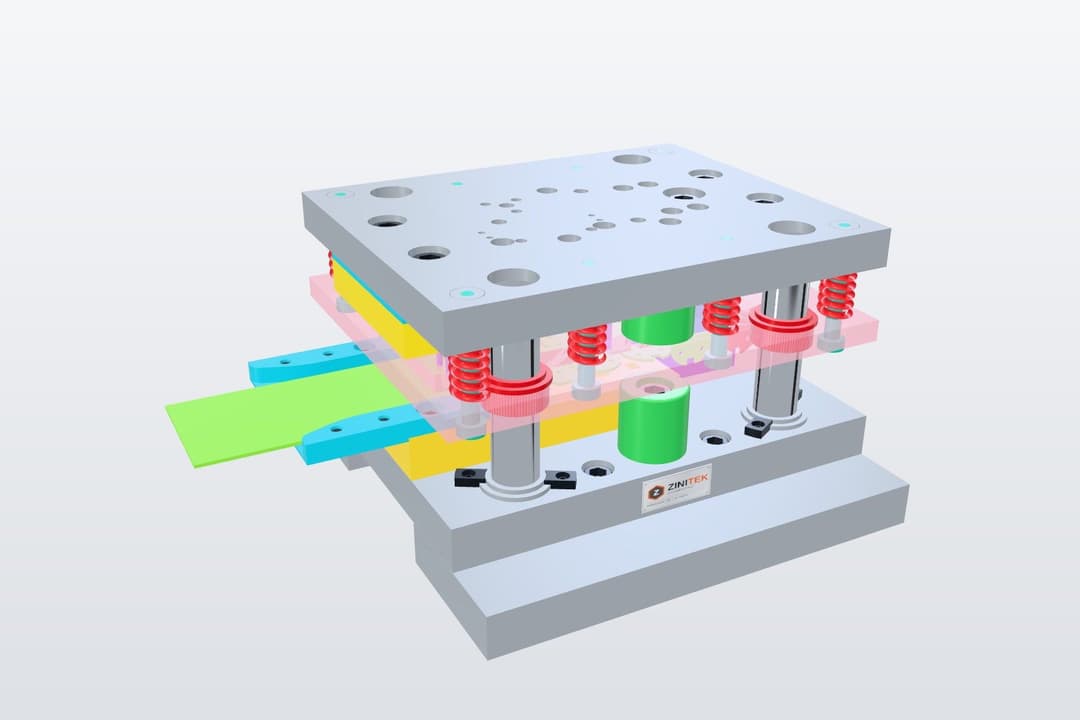

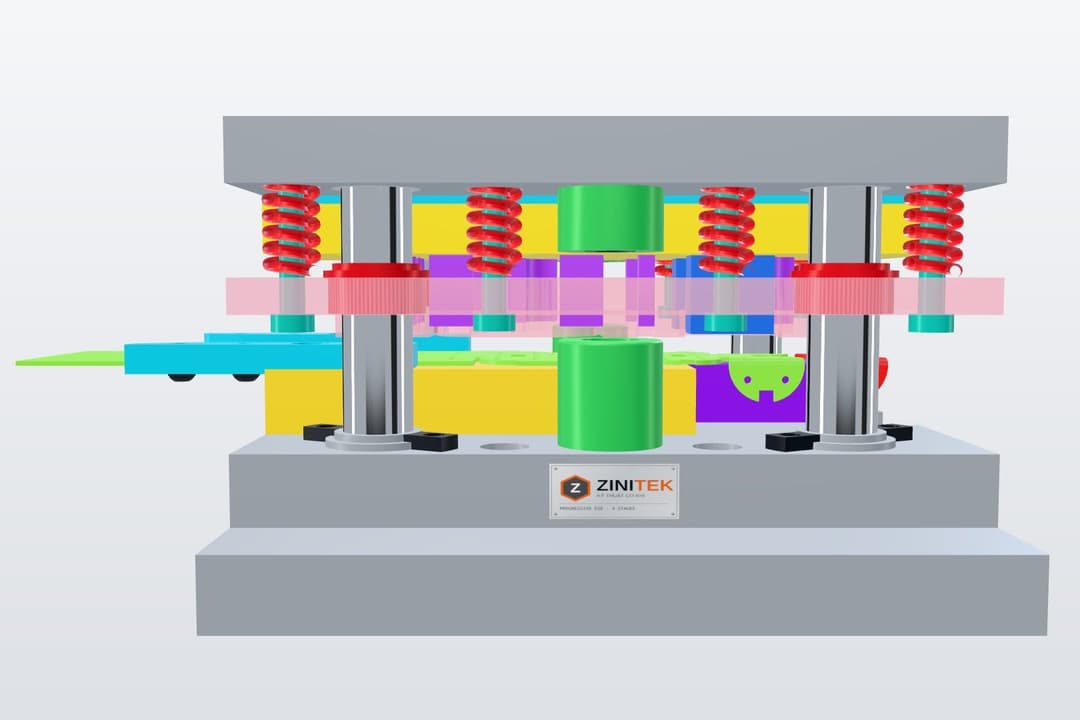

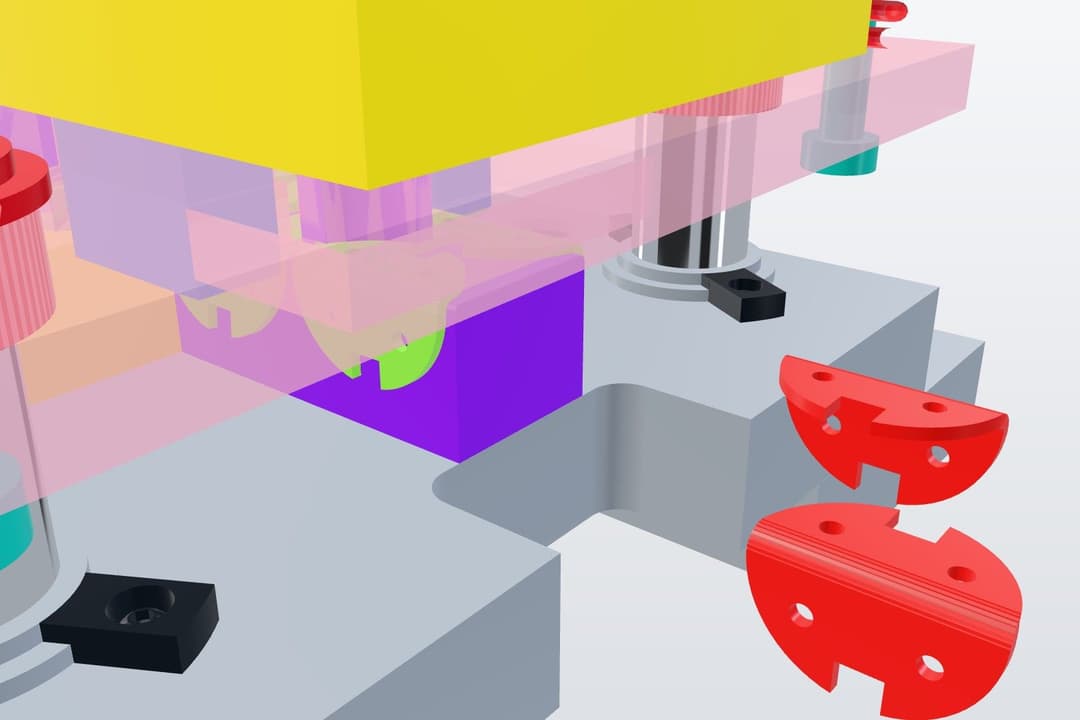

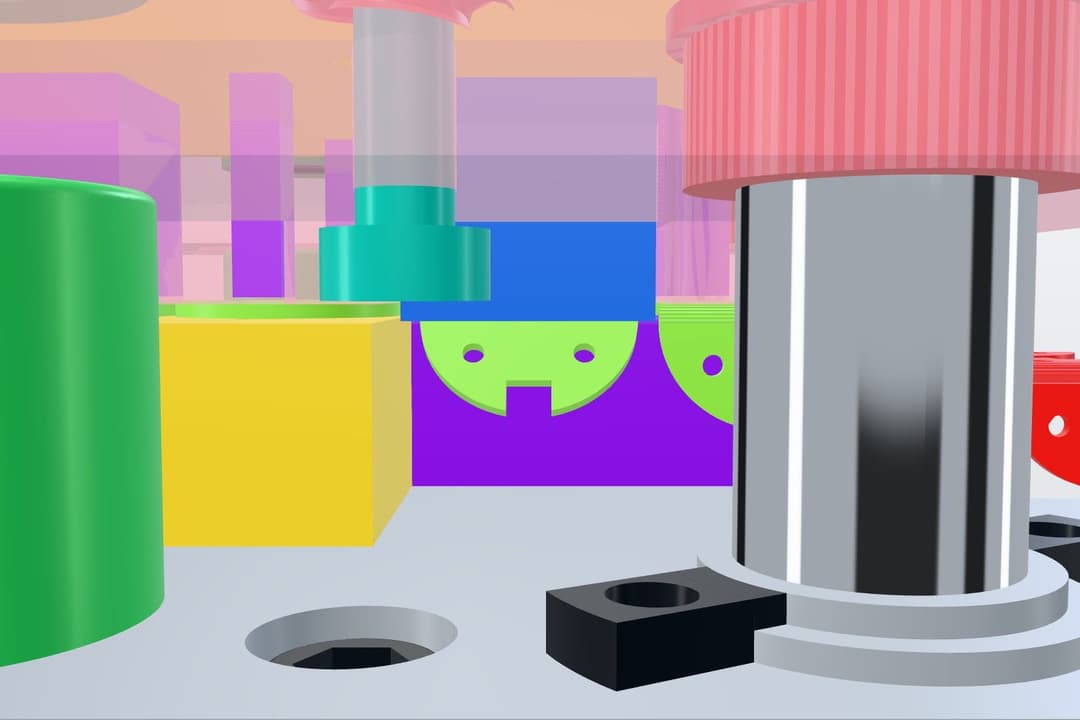

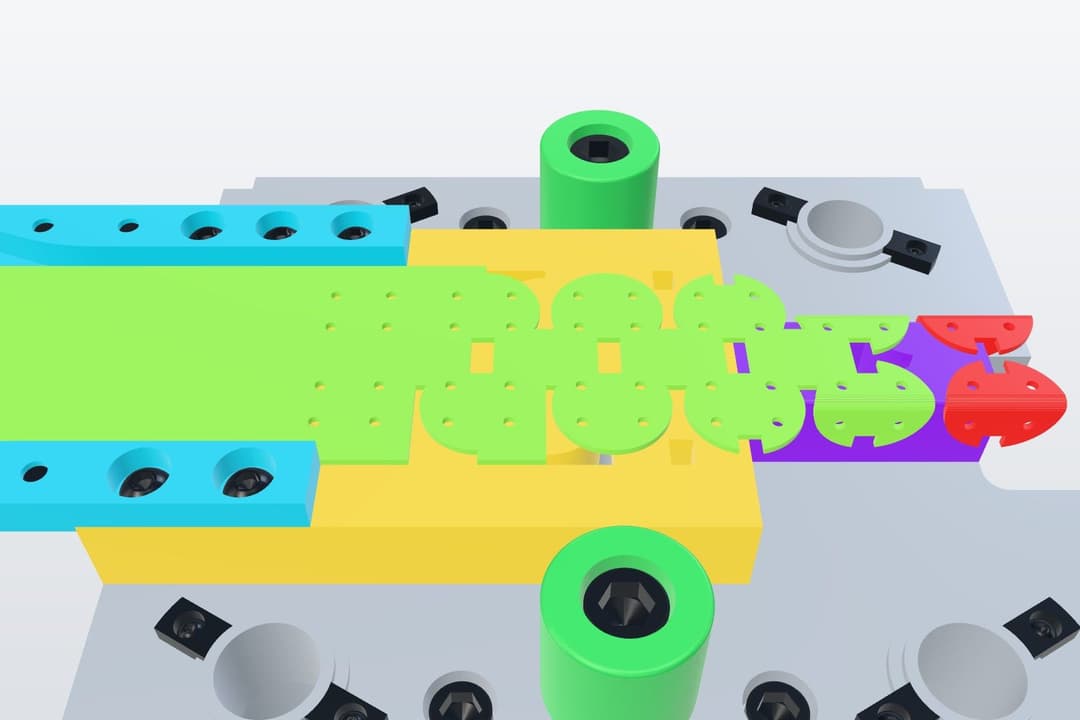

仅供查看的3D模型展示上模、下模、卸料板、弹簧以及经过6个工位的料带。动作模拟曲柄冲床：卸料板压住料带，折弯冲头随行程逐渐翻边，冲孔和切断冲头穿透料带，废料从凹模落下，2个零件从末端推出。

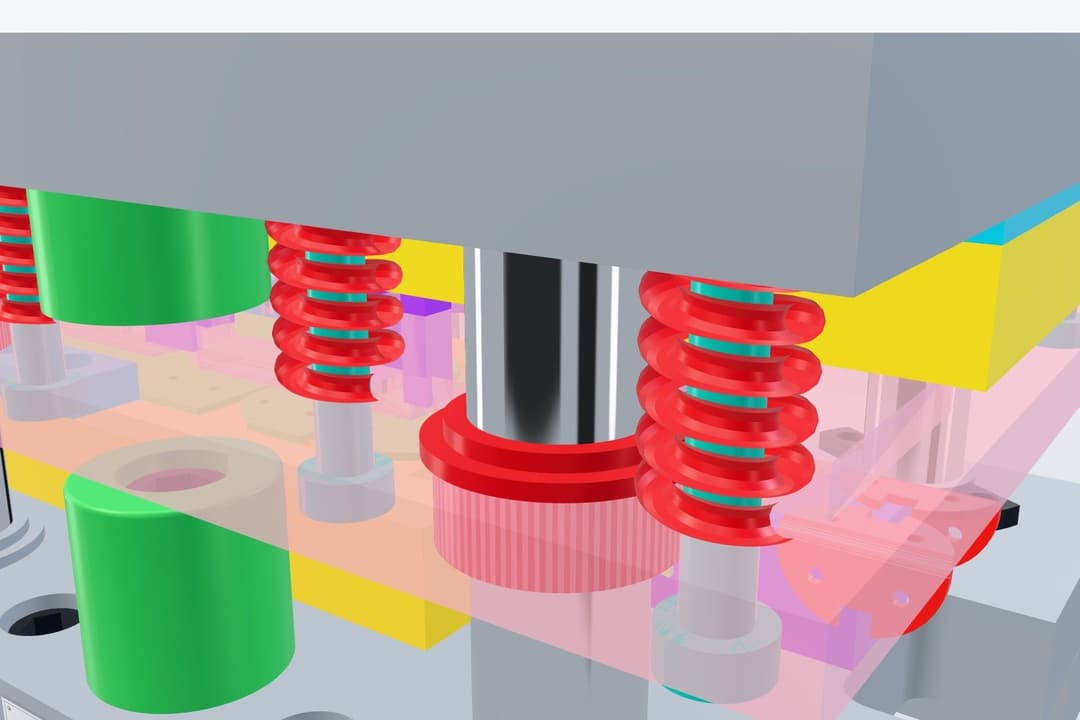

料带115 × 3 mm，步距55 mm，冲床行程30 mm；上模下行至限位块压到卸料板。间隙3.15 mm的方形折弯冲头，8个套在卸料螺钉上的ISO 10243弹簧。冲头和凹模为SKD11（58–62 HRC），模板为S50C。

请发送图纸或样品以及材料、料厚、产量和冲床参数，ZINITEK将与您沟通设计与制造方案。
